JY-7A/3欠電壓繼電器

文章類別：JY-7型有輔源電壓繼電器

文章概述

產品型號：JY-7A/3
功能類型：欠電壓繼電器
返回系數：1.04~1.08
返回時間：小于27ms

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

JY-7A/3電壓繼電器為有輔助電源電壓繼電器，用于發電機、變壓器、輸電線路的繼電保護裝置中作為過壓或欠壓的閉鎖啟動元件。JY-7A/3采用集成電路靜態型繼電壓電器，具有精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬等特點。

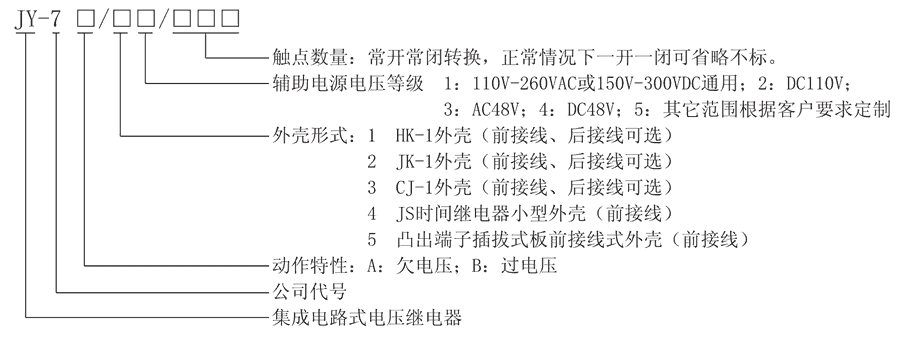

JY-7A/3型號及其含義

主要特點

■整定方便，采用三位撥碼開關整定電壓值，直觀方便，無須校驗。
■帶輔助電源電壓繼電器整定范圍：10~399V。
■帶輔助電源電壓繼電器，輔助電源采用開關電源工作方式，交直流通用，范圍大，交流60V~260V，直流48~300V。
■JY-7A/3電壓繼電器精度高、級差小、誤差小。
■可靠性高，無抖動，無拒動，動作快，返回系數高。

JY-7A/3觸點形式及動作方式

型號	動作方式	整定范圍	返回系數	返回時間
JY-7A/1	欠電壓繼電器	10V~399V	1.04~1.08	<27ms
JY-7A/2	欠電壓繼電器	19V~130V或40V~260V	1.04~1.08	<27ms
JY-7A/3	欠電壓繼電器	19V~130V或40V~260V	1.04~1.08	<27ms
JY-7A/4	欠電壓繼電器	19V~130V或40V~260V	1.04~1.08	<27ms
JY-7A/5	欠電壓繼電器	19V~130V或40V~260V	1.04~1.08	<27ms
JY-7B/1	過電壓繼電器	19V~130V或40V~260V	0.93~0.97	<27ms
JY-7B/2	過電壓繼電器	19V~130V或40V~260V	0.93~0.97	<27ms
JY-7B/3	過電壓繼電器	19V~130V或40V~260V	0.93~0.97	<27ms
JY-7B/4	過電壓繼電器	19V~130V或40V~260V	0.93~0.97	<27ms
JY-7B/5	過電壓繼電器	19V~130V或40V~260V	0.93~0.97	<27ms

JY-7A/3電壓繼電器工作原理

被測電壓經過電阻分壓取樣后，得到與被測電壓成比例的取樣電壓Ui，然后經過撥碼整定，再進行整流濾波，得到直流Uo，邏輯回路將Uo與門坎電壓Uz進行比較。對欠電壓繼電器，若Uo>Uz，則出口繼電器不動作；若Uo<Uz，則出口繼電器動作。對過電壓繼電器，若Uo<Uz，則出口繼電器不動作；若Uo>Uz，則出口繼電器動作。JY-7A/3電壓繼電器還設有專門電路，保證出口繼電器在輔助電源上電瞬間和不穩定時封鎖出口繼電器，使之不動作。

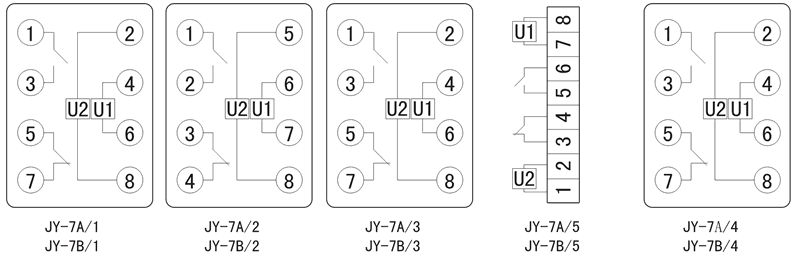

JY-7A/3接線圖

JY-7A/3技術參數

額定參數
輔助電源	AC48V~260V、DC48V~300V
過電壓返回系數	0.92~0.96
欠電壓返回系數	1.04~1.08
過電壓動作時間	1.2倍整定值<25ms，2倍整定值<20ms
欠電壓動作時間	0.5倍整定值<20ms
返回時間	<27ms
功耗	<5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米
