產品型號：JGL-11
功能類型：反時限過流繼電器

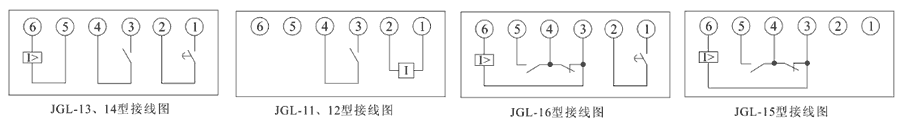

觸點形式：1常開
額定電壓：24、48V、110V、220V（AC/DC）
整定范圍：2A~9.9A
| 型號 | 過流整定范圍 | 速動倍數整定 | 延時整定范圍 | 返回系數 |
| JGL-11 | 2A~9.9A | 2倍~9.9倍 | 0.05s~9.99s | >0.9 |
| JGL-12 | 2A~9.9A | 2倍~9.9倍 | 0.05s~9.99s | >0.9 |
| JGL-13 | 2A~9.9A | 2倍~9.9倍 | 0.05s~9.99s | >0.9 |
| JGL-14 | 2A~9.9A | 2倍~9.9倍 | 0.05s~9.99s | >0.9 |
| JGL-15 | 2A~9.9A | 2倍~9.9倍 | 0.05s~9.99s | >0.9 |
| JGL-16 | 2A~9.9A | 2倍~9.9倍 | 0.05s~9.99s | >0.9 |
| 額定參數 | |
| 直流額定電壓 | 110V、220V可選 |
| 交流額定電壓 | 110V、220V可選 |
| 過流整定范圍 | 2A~9.9A，級差0.1A |
| 電流速動倍數整定范圍 | 2倍~9.9倍，級差0.1倍 |
| 延時時間整定范圍 | 0.05s~9.99s，級差0.01s |
| 速動動作時間 | 1.2倍速動電流<50ms |
| 返回系數 | >0.9 |
| 功耗 | ≤5W |
| 絕緣性能 | |
| 絕緣電阻 | 繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ |
| 絕緣耐壓 | 繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象 |
| 環境條件 | |
| 環境溫度 | -15℃～55℃ |
| 工作電壓 | 不大于120%額定電壓 |
| 工作位置 | 任意 |
| 周圍磁場強度 | 小于0.5mT |
| 環境相對濕度 | 不大于90% |
| 大氣壓力 | 80～110KPa |
| 溫度 | -25℃～+70℃ |
| 海拔高度 | 不大于2500 米 |
