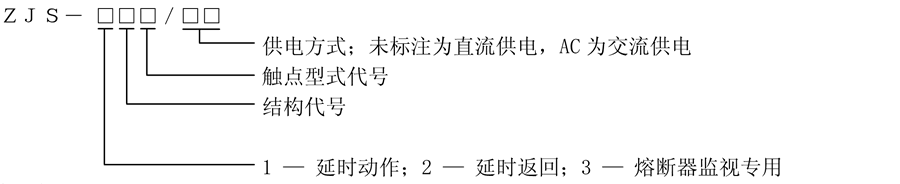

產品型號：ZJS-203/AC
功能類型：斷電延時中間繼電器
觸點形式：6常開
交流電壓：48V、110V、220V可選
| 型號 | 動作、保持值 | 返回值 | 動作時間 | 延時級差 | 供電方式 |
| ZJS-101通電延時中間繼電器 | <70%Un >50%Un |
>5Un | 0.5~5S | 0.5S | 直流供電 |
| ZJS-102通電延時中間繼電器 | 0.5~5S | 0.5S | |||
| ZJS-103通電延時中間繼電器 | 0.5~5S | 0.5S | |||
| ZJS-104通電延時中間繼電器 | 0.5~5S | 0.5S | |||
| ZJS-201斷電延時中間繼電器 | <20mS | 0.5S | |||
| ZJS-202斷電延時中間繼電器 | <20mS | 0.5S | |||
| ZJS-203斷電延時中間繼電器 | <20mS | 0.5S | |||
| ZJS-202T斷電延時中間繼電器 | <20mS | 0.5S | |||
| ZJS-305熔斷器監視中間繼電器 | <20mS | ||||
| ZJS-306熔斷器監視中間繼電器 | <20mS | ||||
| ZJS-101/AC通電延時中間繼電器 | <70%Un >30%Un |
0.5~5S | 0.5S | 交流供電 | |
| ZJS-102/AC通電延時中間繼電器 | 0.5~5S | 0.5S | |||
| ZJS-103/AC通電延時中間繼電器 | 0.5~5S | 0.5S | |||
| ZJS-104/AC通電延時中間繼電器 | 0.5~5S | 0.5S | |||
| ZJS-201/AC斷電延時中間繼電器 | <20mS | 0.5S | |||
| ZJS-202/AC斷電延時中間繼電器 | <20mS | 0.5S | |||
| ZJS-203/AC斷電延時中間繼電器 | <20mS | 0.5S | |||
| ZJS-202T/AC斷電延時中間繼電器 | <20mS | 0.5S | |||
| ZJS-305/AC熔斷器監視中間繼電器 | <20mS | ||||
| ZJS-306/AC熔斷器監視中間繼電器 | <20mS |
| 額定參數 | |
| 直流額定電壓 | 48V、110V、220V可選 |
| 交流額定電壓 | 220V、380V可選 |
| 返回值 | 不小于5%額定值 |
| ZJS-203/AC較大功耗 | |
| 交流220V時 | 不大于4VA |
| 直流220V時 | 不大于3W |
| 觸點較大容量 | |
| 直流250V以下 | τ=5ms，感性負載50W，阻性負載150W |
| 交流250V以下 | 負載1200VA |
| 長期接通電流 | 5A |
| 絕緣性能 | |
| 絕緣電阻 | 用1000V 搖表測量各引出端子對外殼鎖緊螺釘之間的絕緣電阻不小于10MΩ |
| 絕緣耐壓 | 各引出端子對外殼鎖緊螺釘能承受工頻電壓2000V，同組觸點間能承受工頻電壓1000V， 歷時一分鐘無擊穿 |
| 電氣和機械壽命 | |
| 電氣壽命 | 觸點在額定負荷下為一萬次 |
| 機械壽命 | 觸點在空載狀態下為三百萬次。 |
| 環境條件 | |
| 環境溫度 | 20±2℃ |
| 相對濕度 | 45%～75% |
| 大氣壓力 | 86～106KPa |
| 正常使用條件 | |
| 環境溫度 | -10℃～+50℃ |
| 環境相對濕度 | 不大于90% |
| 大氣壓力 | 80～110KPa |
| 溫度 | -25℃～+70℃ |
| 海拔高度 | 不大于2500 米 |
