JL-8B/31電流繼電器

文章類別：JL-8A、JL-8B型電流繼電器

文章概述

產品型號：JL-8B/31
觸點形式：1常開1常閉
動作類型：過電流
安裝結構：嵌入式插拔結構

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

JL-8B/31電流繼電器作為繼電保護元件，主要用于發電機、變壓器、輸變電線路中，作為電力系統交流回路過負荷或短路的啟動元件，給出報警信號或切除故障。JL-8B/31采用CMOS集成電路具有精度高、功耗小、動作時間快、返回系數高、整定直觀方便、范圍寬等特點。整定范圍由0.03A~30A可選。

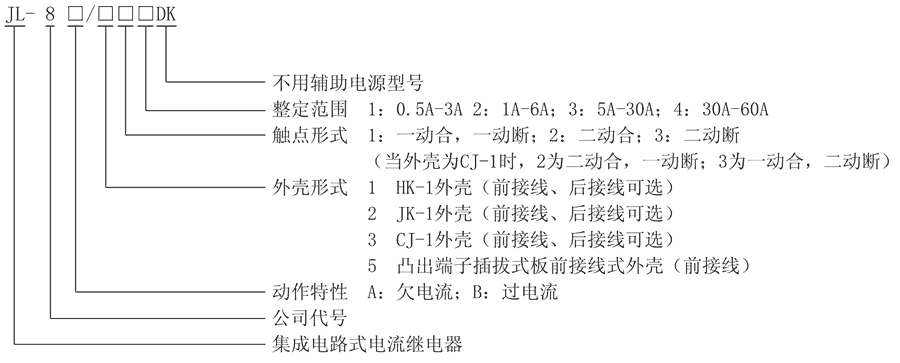

型號及含義

原理圖

JL-8B/31電流繼電器采用進口集成電路構成。被測量的交流電流I~經隔離變流器后，在其次級得到與被測、電流成正比的電壓Ui。經定值整定后進行整流，整流后的脈沖電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo。在電平檢測中Uo與直流參考電壓Ue進行比較，若直流電壓Uo低于參考電壓，電平檢測器輸出正信號，驅動出口繼電器，繼電器處于動作狀態，反之，若直流電壓Uo高于參考電壓Ue，電平檢測輸出負信號，JL-8B/31處于不動作狀態。原理如下圖所示：

JL-8B/31工作原理圖

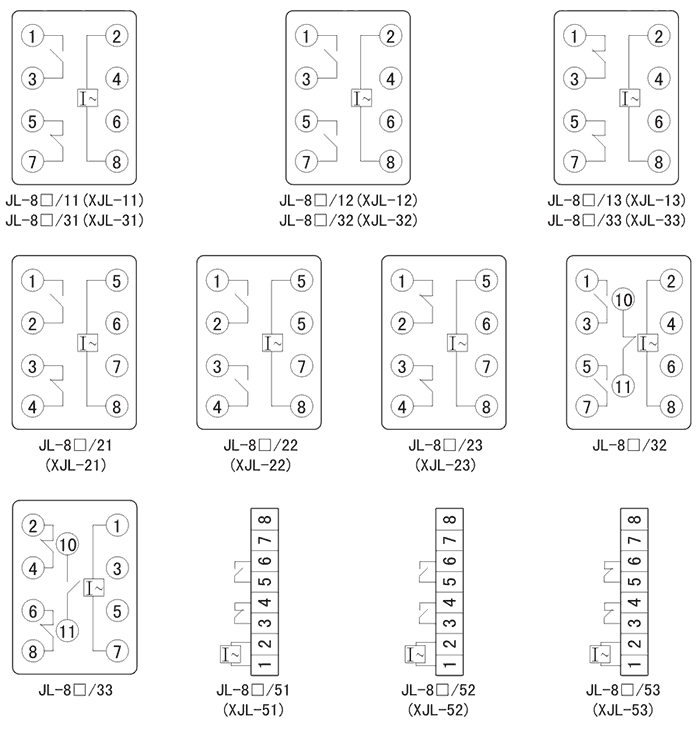

接線圖

JL-8B/31技術參數

額定參數
直流額定電壓	48V、110V、220V可選
交流額定電壓	110V、220V可選
直流動作電壓	≤70%額定電壓
交流動作電壓	≤75%額定電壓
動作時間	1.2倍整定值≤25ms，2倍整定值≤20ms
過電流返回系數	0.90~0.97
欠電流返回系數	1.05~1.15
返回時間	≤27ms
功耗	≤5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米
