RWY無輔源靜態電壓繼電器

所屬類別：電壓繼電器

觸點形式

1開1閉，2常開，2開1閉，2閉1開

整定范圍

19~130V，85~265V，180~440V，極差1V

輔助電源

無需輔助電源

返回系數

過電壓：0.85~0.95；低電壓：1.02~1.12

安裝結構

凸出式固定、凸出式插拔、嵌入式插拔

接線方式

凸出式前接線、凸出式后接線、板前/板后接線

我要詢價留言

產品詳情
相關產品
產品類目
項目業績

RWY系列無輔源電壓繼電器概述

RWY系列無輔助源電壓繼電器用于發電機、變壓器和輸電線的繼電保護裝置中, 作為過電壓保護或低電壓閉鎖的啟動元件。采用集成電路型繼電器，具有精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬等特點。且作為低電壓繼電器使用無抖動現像，無需直流輔助電源是替代電磁型電壓繼電器的理想產品。RWY系列無輔助源電壓繼電器按照其安裝結構可分為RWY-10（凸出式固定結構），RWY-20（凸出式插拔結構），RWY-30（嵌入式插拔結構）這三種殼體結構，可分別替代DJ-100、DY-20C、DY-30等系列電磁型電壓繼電器。RWY系列無源電壓繼電器采用撥碼開關整定電壓值，用數字倍率開關切換，改變后無需校驗。

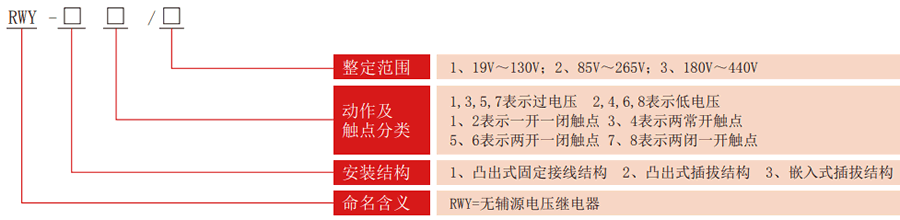

RWY系列無輔源電壓繼電器型號分類及含義

RWY系列無輔源電壓繼電器技術參數

觸點形式

1開1閉，2常開，2開1閉，2閉1開

整定范圍

19~130V，85~265V，180~440V，極差1V

輔助電源

無需輔助電源

返回系數

過電壓：0.85~0.95；低電壓：1.02~1.12

安裝結構

凸出式固定、凸出式插拔、嵌入式插拔

接線方式

凸出式前/后接線、板前/板后接線

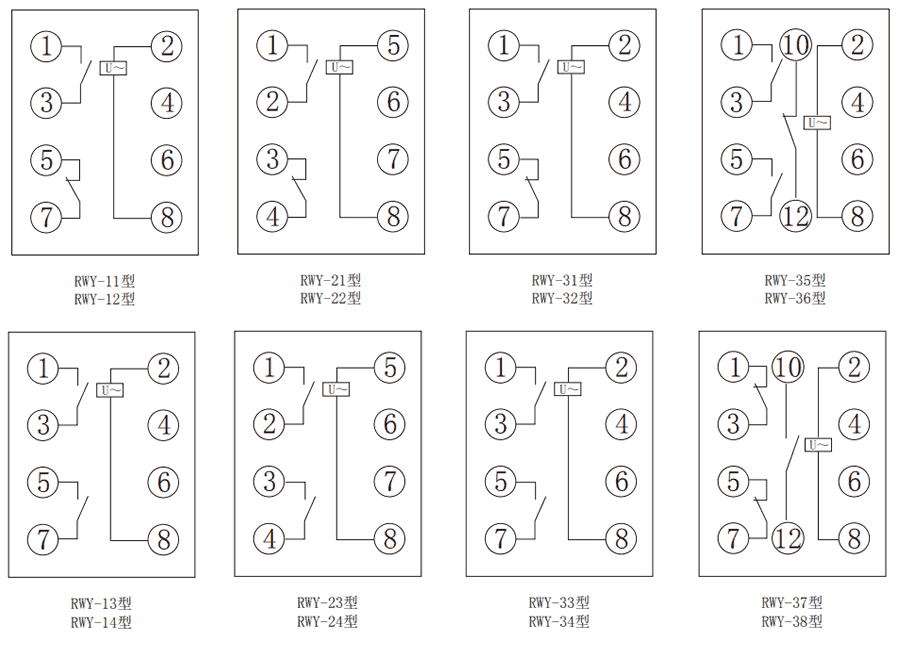

內部接線圖

RWY-10凸出式固定結構外形及接線方式

RWY-20凸出式插拔結構外形及接線方式

RWY-30嵌入式插拔結構外形及接線方式
